Потеря контакта и короткие замыкания в местах ответвлений воздушных линий СИП часто происходят из-за негерметичных соединений и окисления металлов. Обрыв магистрального провода для подключения новых абонентов снижает надежность всей распределительной сети и требует отключения потребителей.
Решить проблему помогают ответвительные зажимы, которые позволяют безопасно подключать объекты без разрезания несущего кабеля. Технология прокалывания изоляции обеспечивает быстрый монтаж и сохраняет прочность линии.
Конструкция и принцип работы прокалывающих устройств
Для создания надежного электрического контакта инженеры монтируют специализированные узлы. Использование таких компонентов, как ответвительные зажимы, позволяет прокалывать полимерную оболочку кабеля без зачистки жил. При установке мастера затягивают фиксирующие болты, и встроенные металлические зубья проникают сквозь изоляцию СИП.
Технология исключает обрезку проводов, что экономит время при работе на высоте. Контактные пластины изготавливают из алюминия или меди с антикоррозийным покрытием, а сам корпус защищают диэлектрическим пластиком.

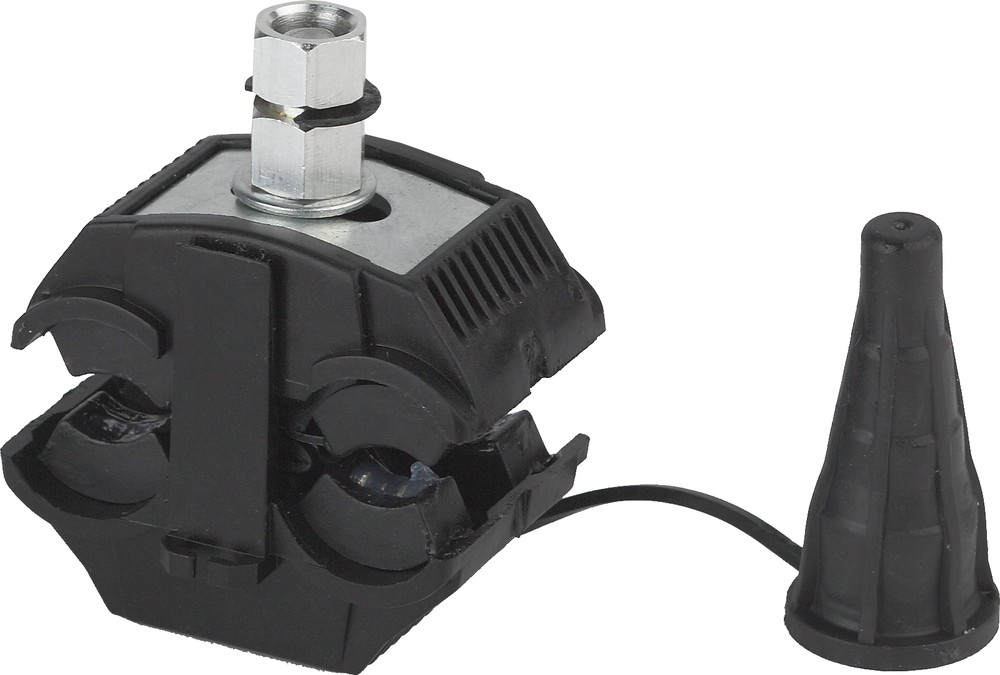

Основные элементы конструкции устройства:
зубья из алюминиевого сплава или луженой меди;
герметичный пластиковый корпус, устойчивый к ультрафиолету;
болты со срывной гайкой для контроля усилия затяжки;
защитный колпачок для герметизации конца ответвительного провода.
За счет плотного прилегания корпуса соединение получает высокую степень влагозащиты. Герметичность узла напрямую влияет на долговечность работы распределительной сети.
Преимущества герметичного соединения СИП
Ответвительные зажимы гарантируют высокий уровень влагозащиты класса IP33 и выше. Это предотвращает проникновение влаги к токоведущим частям, исключая коррозию металлов и снижая переходное сопротивление.
Качественные материалы корпуса выдерживают резкие перепады температур и воздействие солнечных лучей. Стабильное соединение уменьшает тепловые потери в распределительной сети и предотвращает аварийные ситуации на линии.
Чтобы полностью реализовать преимущества арматуры, необходимо надежно фиксировать ответвление на магистральном кабеле СИП.
Особенности монтажа и подбора оборудования
При выборе арматуры важно учитывать соответствие сечений магистрального и ответвительного кабелей. Корректно подобранные ответвительные зажимы обеспечивают оптимальное усилие прокола без повреждения жил СИП.
Для монтажа используется стандартный инструмент, например, накидной ключ с шестигранной головкой. Контроль усилия затяжки осуществляется автоматически благодаря срывной гайке, которая отламывается при достижении необходимого момента силы.
Этапы выполнения монтажных работ:
подбор зажима под конкретные сечения проводов;
очистка поверхности магистрального кабеля от пыли;
установка зажима на несущий провод СИП;
ввод ответвительного кабеля в зажим до упора;
затягивание болта до срыва головки.
Применение сертифицированных материалов и соблюдение технологии монтажа гарантируют бесперебойную работу распределительной сети в течение многих лет. Надежная фиксация контакта минимизирует расходы на последующее обслуживание воздушной линии.
